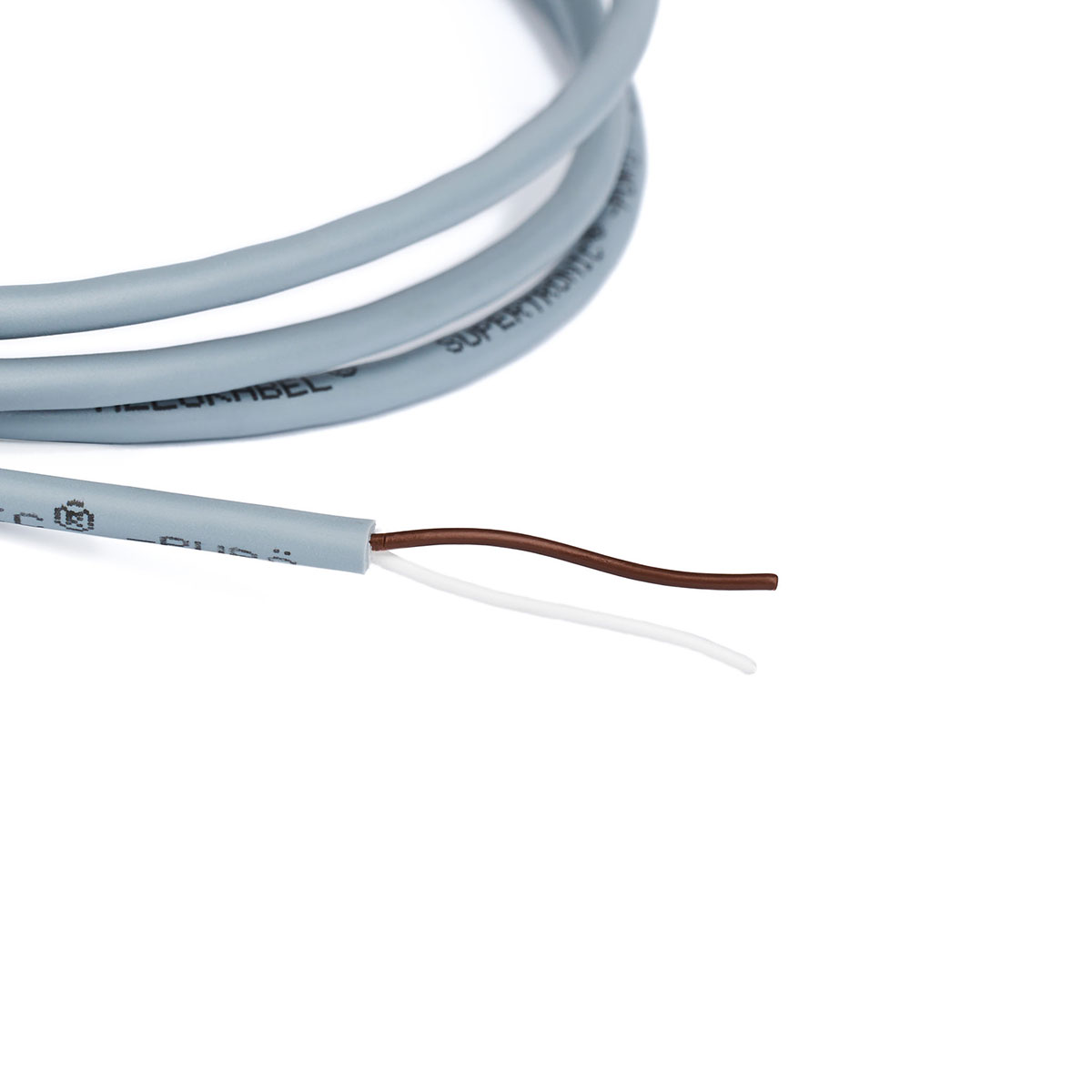

Kabel przeznaczony do obwodów sterowania i sygnalizacji w aplikacjach przemysłowych, w technice pomiarowej oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki. Do instalowania na stałe oraz do urządzeń ruchomych. Nadaje się do pracy w instalacjach wnętrzowych, w pomieszczeniach suchych i wilgotnych. Wspólny ekran w postaci oplotu z drutów miedzianych zapewnia bardzo dobrą ochronę przed zewnętrznymi polami elektromagnetycznymi (około 50 dB). Kabel sklasyfikowany zgodnie z normą PN-EN 50575 (CPR).
- Temperatura pracy: instalacja na stałe: -40°C do 80°C; instalacje ruchome: -5°C do 80°C
- Napięcie pracy: U0/U=300/300V
- Próba napięciowa: ≥ 0,5 mm2 1500V
- Rezystancja izolacji: 20MΩxkm
- Pojemność (przy 800Hz): żyła/ekran ≥0,25mm2 270pF/m
- Indukcyjność: 0,65mH/km
- Min. promień gięcia: połączenia ruchome: 10xØ; ułożenie na stałe: 5xØ
- Zakończenie: wtyczki
- IP67
Kolor przewodu | funkcja
—————|————-
Brązowy | +24VDC
—————|————-
Biały | masa (GND)
—————|————-
Zielony | RS485 – A+
—————|————-
Żółty | RS485 – B-
—————|————-
